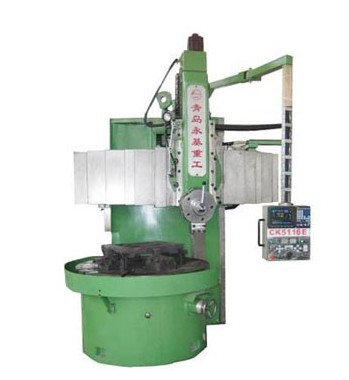

永基-數控單柱立式車床CA5112 16 20 23系列
CK51單柱數控立車系列特點
1. 本系列是在機床CA51系列機械式立車基礎之上設計的數控立車，立刀架采用數控系統控制，既可進行大扭矩切削，又可實現高速高精度切削。
2. 數控刀架可實現二軸聯動、切削圓柱面、圓錐面、圓弧面及其任意組合面。
3. 工作臺采用二級變速箱，用變頻無級調速。
4. 鑄件經過嚴格的人工時效和振動時效，確保了機床的剛性和穩定性。
5. 采用先進的超音頻淬火工藝，使機床使用壽命更長。
6. 電氣采用PLC控制，主要電氣元件采用LG公司產品，可靠性高。
7. 采用三菱數控系統或西門子數控系統。
CK51單柱數控立式車床系列參數
|
主要技術參數 |
型號Model |
CK5112 |
CK5116 |
CK5120 |
CK5123 |
|
最大車削直徑 |
mm |
1250 |
1600 |
2000 |
2300 |
|
工作臺直徑 |
mm |
1010 |
1400 |
1800 |
1800 |
|
最大工件高度H |
M |
1/1.5 |
1/1.5 |
1.25/1.6 |
1.25/1.6 |
|
最大工件重量W |
t |
5 |
5/8 |
8/12 |
8/12 |
|
垂直刀架最大切削力 |
KN |
20 |
25 |
25 |
25 |
|
側刀架最大切削力 |
KN |
20 |
20 |
20 |
20 |
|
工作臺最大扭矩 |
KN.m |
17.5 |
25 |
32 |
32 |
|
工作臺轉速范圍 2段/無級 |
r/min |
6.3-200 |
5-160 |
2.5-125 |
3.2-100 |
|
刀架進給量范圍 2段/無級 |
mm/min |
0.8-86 |
0.8-86 |
0.8-86 |
0.8-86 |
|
垂直刀架滑枕行程 |
mm |
650 |
800 |
800 |
800 |
|
側刀架滑枕水平行程(選配) |
mm |
500 |
500 |
630 |
630 |
|
側刀架垂直行程（選配） |
mm |
970 |
980 |
1180 |
1180 |
|
刀架快速移動速度 |
mm/min |
1800 |
1800 |
1800 |
1800 |
|
刀桿截面高度 |
mm |
40..0 |
40 |
40 |
40 |
|
主電機功率 |
KW |
22 |
30 |
37 |
37 |
|
機床外形尺寸（長×寬×高） |
cm |
236×247×348 |
283×287×340 |
321×405×380 |
323.5×324.9×391 |
|
機床重量（約） |
t |
8.3/8.9 |
13.8/14.1 |
17.5/17.8 |
19 |
